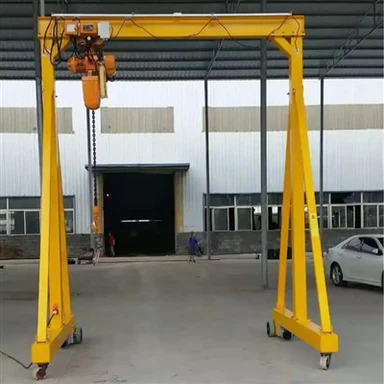

Żuraw typu Gantry



Suwnica bramowa MH to mały i średni żuraw gąsienicowy, składający się z dźwigara głównego, nóg, belki podwoziowej, elektrycznego wciągnika linowego, kabla girlandowego i elektrycznego układu sterowania. Jego właściwy ciężar podnoszenia wynosi od 1 do 200 ton, właściwa rozpiętość wynosi od 3 do 300 metrów. Posiada trzy metody sterowania, sterowanie kabiną, zdalne sterowanie i sterowanie wiszące.



Suwnica bramowa MH jest szeroko stosowana w magazynach na otwartym terenie i na świeżym powietrzu lub w pomieszczeniach do załadunku i rozładunku materiałów



Żuraw bramowy MH ma typ skrzynkowy i kratownicowy, ten pierwszy ma dobre techniki i łatwą produkcję, drugi jest lekki i ma dużą odporność na wiatr. Suwnica bramowa MH do różnych zastosowań ma również suwnicę wspornikową i niewspornikową. Jeśli masz wsporniki, żuraw może załadować towar do krawędzi żurawia poprzez nogi podpierające, co jest bardzo wygodne i zapewnia wysoką wydajność.

2. Parametry:

Udźwig (t)		3				5				10					16					20
Rozpiętość (m) Dostosowane		12	16	20	24	12	16	20	24	12	16	20	24	30	12	16	20	24	30	12	16	20	24	30
Wysokość podnoszenia (m)		6/9				6/9				6/9					6/9					6/9
Prędkość jazdy (m/min)	Grunt	20				20				20					20					20
	Pokój kontrolny	20/30/45				20/30				20/30					20/30					20/30
Klasa pracująca		A3-A4
Prąd elektryczny		Trójfazowy prąd przemienny 380 V 50 Hz

3. Komponent:



Żuraw bramowy MH składa się głównie z belki głównej, wysięgnika i belki dolnej. Belka główna i belka dolna wykonane są z konstrukcji skrzynkowej spawanej za pomocą czterech stalowych płyt, a wysięgniki również składają się z konstrukcji skrzynkowej spawanej za pomocą czterech stalowych płyt; wciągnik elektryczny przechodzi bezpośrednio pod dolną płytę kołnierza dwuteownika belki głównej.



Aby ułatwić przechowywanie i transport, belka główna, wysięgnik i belka dolna są połączone śrubami M20 w całość.



Mechanizm napędowy wózka składa się głównie z silnika elektrycznego, hamulca, reduktora, koła itp. Model użytkowy ma zalety prostej konstrukcji, wygodnej instalacji, użytkowania i konserwacji.



Mechanizm podnoszący obsługuje typy CD1 i MD1. Może podnosić ciężkie przedmioty i poruszać się wzdłużnie wzdłuż głównej belki. Szczegóły dotyczące właściwości konstrukcyjnych można znaleźć w instrukcji obsługi elektrycznego wciągnika linowego.



Wyposażenie elektryczne, Zastosowany silnik napędowy ma postać silnika z wirnikiem stożkowym, sterowanym elektrycznie, Wciągnik elektryczny i cały zestaw dźwigów są wyposażone w urządzenia zabezpieczające, takie jak wyłącznik krańcowy podnoszenia, wyłącznik krańcowy itp.



4. Obowiązujące środowisko:

Maszyna ta nadaje się do stałych warsztatów plenerowych w różnych dziedzinach, kopalniach i przedsiębiorstwach. To samo odpowiednie środowisko, co suwnica bramowa MH.

5. Części zużywające się:

Prowadnica liny, szczotka węglowa



6. Jak obsługiwać suwnicę bramową typu MH?



Personalizacja klienta



7. Transport:

8. Cechy suwnicy bramowej MH:



Prosta i zwarta konstrukcja, stabilna wydajność.



Łatwy w instalacji i wysokiej wydajności.



Przeciążenie, urządzenie zabezpieczające przed niskim napięciem.



Sterowanie wiszące i zdalne sterowanie.



Łatwa konserwacja.
