Podnośnik podwieszany I Beam

1. Wprowadzenie produktu:

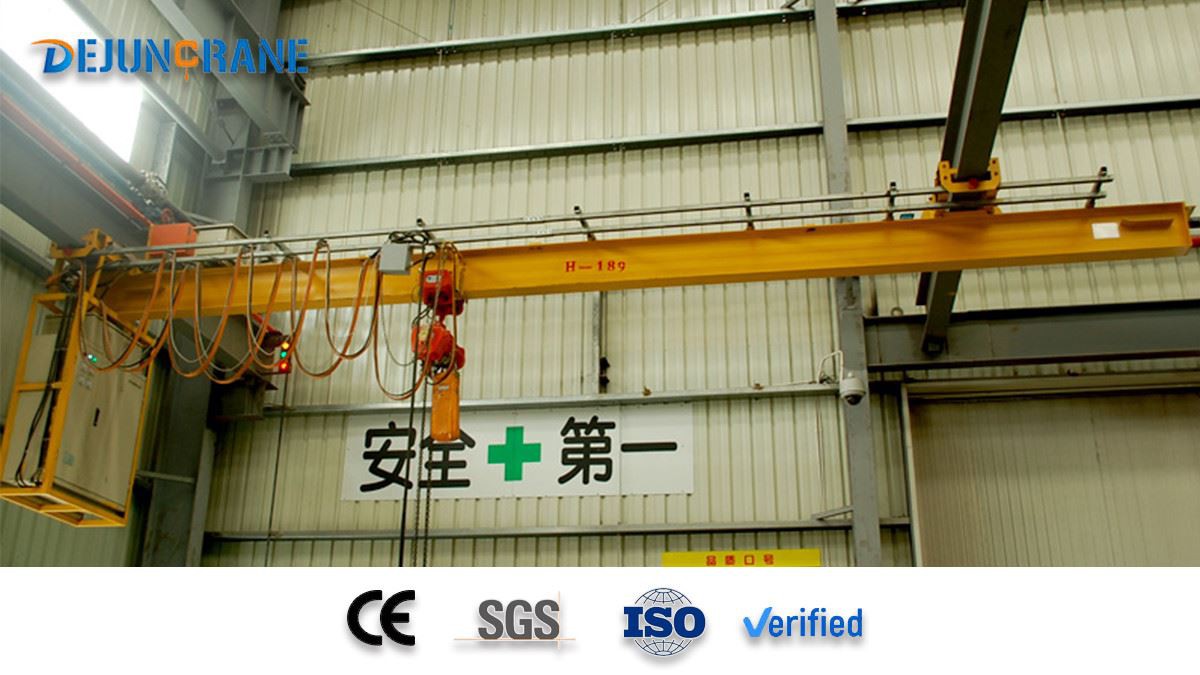

Podwieszony podnośnik LDP i belka to niewielki żuraw o niskim prześwicie. Wciągnik elektryczny znajduje się po jednej stronie dźwigara, co zwiększa przestrzeń roboczą.



Podwieszona belka wciągnika LDP ma zastosowanie w miejscach, w których wysokość warsztatu jest niewielka. Żuraw składa się z dźwigara skrzynkowego spawanego za pomocą stalowych płyt, dźwigara końcowego, ramy kraba i stałego bloku elektrycznego. Krab jest częściowo zawieszony i biegnie po jednej stronie jeźdźca. Wciągnik elektryczny podnoszony jest na górę dźwigara spod dźwigara, co skutecznie zwiększa wysokość podnoszenia.

Krab jest hamowany przez silnik stożkowy i napędzany przez odsłoniętą przekładnię.



Dźwigar o konstrukcji skrzynkowej i szynach ukośnych posiada w górnej i dolnej części poziome koła, dzięki czemu jest bezpieczny i

niezawodny i pozwala uniknąć gryzienia szyn.



Wózek posiada oddzielny napęd, stożkowy hamulec silnikowy i odsłonięty napęd zębaty. Silnikiem jezdnym może być silnik miękkiego startu lub silnik o zmiennej częstotliwości i regulowanej prędkości, zgodnie z wymaganiami użytkownika. Żuraw może uruchamiać się równomiernie i działa bezpiecznie i niezawodnie.



Posiada trzy tryby pracy: uchwyt naziemny, bezprzewodowy pilot i kabinę. Istnieją dwa typy kabin: otwarta i zamknięta. Rozpiętość wynosi 7,5-22 5m (w zależności od projektu niestandardowego i wymagań użytkownika). Grupa klasyfikacyjna to A3, a temperatura otoczenia podczas pracy wynosi -25 stopni ~40 stopni





2. Parametry:

Podnoszenie ciężaru (t)	0.5	1	2	5	10	Dostosowane
Rozpiętość (m)	3 4 5 6 7 8 9 10 11 12 13 14 15 16 lub Dostosowane
Model wciągnika elektrycznego	Wózek z elektrycznym wciągnikiem łańcuchowym
Prędkość podnoszenia (m/min)	Dostosowane
Prąd elektryczny	Trójfazowy AC 380 V 50 Hz lub dostosowany



3. Komponent:


Belka dwuteowa wciągnika podwieszanego LDP składa się z dźwigara głównego, elektrycznego wciągnika łańcuchowego, maszyn obsługujących dźwig, elektrycznego urządzenia sterującego itp. Działająca maszyna przyjmuje postać oddzielnego napędu.



Główna wiązka:pojedyncza belka główna, spawana w kształcie skrzynki; główny szew spawalniczy wykorzystuje automatyczne spawanie łukiem krytym i badania nieniszczące;


Mechanizm podnoszący:jako mechanizm podnoszący zastosowano elektryczny wciągnik linowy;


Elektryczny:zasilacz bezpiecznej linii jezdnej, wyposażony w funkcję zabezpieczenia przed utratą fazy; Trzy mechanizmy podnoszenia, wózek i wózek są sterowane niezależnie i mogą działać niezależnie lub jednocześnie; Elektryczna skrzynka sterownicza jest antykorozyjna, układ skrzynki sterującej jest rozsądny, łatwy w utrzymaniu, a poziom ochrony osiąga IP55; Wszystkie połączenia to wytrzymałe wtyczki i gniazda lotnicze, które są dobrze uszczelnione i mocno podłączone; System zasilania mobilnego wózka składa się z kabli płaskich, ocynkowanych szyn ślizgowych i wózków kablowych, które płynnie się przesuwają.


Ochrona bezpieczeństwa:Silnikowe zabezpieczenie przed upadkiem typu „trzy w jednym” do wózków i wózków, zapobiegające przypadkowym upadkom; Żuraw zewnętrzny wyposażony jest w mechanizm podnoszący, elektryczną skrzynkę sterującą i osłonę przeciwdeszczową mechanizmu napędowego; Może być wyposażony w dźwiękowe i świetlne urządzenie alarmowe, bezprzewodowe urządzenie antykolizyjne; Dostępne są inne urządzenia zabezpieczające, takie jak ogranicznik podnoszenia, ogranicznik końcowy itp. oraz ograniczniki obciążenia.



4. Obowiązujące środowisko:

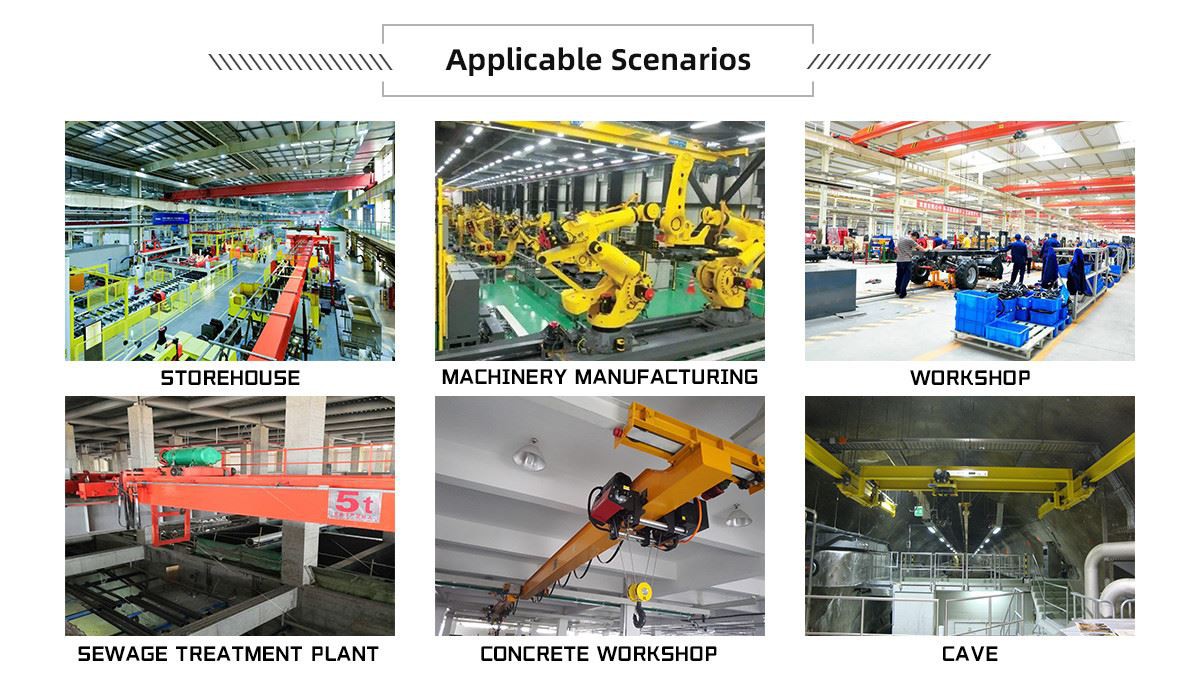

Podwieszony podnośnik LDP i belka jest dźwigiem ogólnego przeznaczenia, który jest najczęściej używany w produkcji i montażu maszyn, magazynach, oczyszczalniach ścieków, warsztatach betoniarskich, jaskiniach i innych miejscach.



Nie nadaje się do mediów zagrożonych pożarem, wybuchem i miejsc o wilgotności względnej większej niż 85% lub pełnych gazów korozyjnych. Nie nadaje się również do podnoszenia stopionego metalu oraz przedmiotów toksycznych, łatwopalnych i wybuchowych.

5. Części zużywające się:

Części eksploatacyjne wciągnika podwieszanego LDP obejmują pierścienie hamulcowe, prowadnice lin, zderzaki, ograniczniki ruchu, zawiesia i odbieraki prądu.



6. Zalety i funkcje





1). Lekka konstrukcja, łatwa instalacja i konserwacja; niskie koszty utrzymania, długa żywotność;

2). Standardowe komponenty i elementy sterujące zapewniające niezawodność;

3). Rozsądna konstrukcja, duża nośność (obciążenie przetestowane do 125% na podstawie testów przeprowadzonych w naszych własnych warsztatach);

4). Niski poziom hałasu, łagodny rozruch i zatrzymanie;

5). Skrócenie planowych konserwacji i przestojów awaryjnych

6). Wysoka jakość montażu konstrukcyjnego zapewnia zgodność z normą ISO.





7. Transport:
